従来、固相抽出は手操作またはオフラインの装置で前処理を行い、溶出液を濃縮後に測定機器で分析をしていました。当該システムは、この工程（固相抽出から測定まで）の完全自動分析を実現しました。
測定時間＝前処理時間となり、夜間に分析することで時間の有効活用にも貢献します。
□自動工程：固相コンディショニング→サンプルを固相へロード（目的成分保持）→固相洗浄→固相乾燥→溶出→溶出液をGCに直接注入→GC-MS測定
□サンプル（抽出液など）をサンプルトレーにセットしGC-MSシーケンスをスタートするだけ
□数mgの微量充填カートリッジで溶媒の削減に貢献
□自動化よる高い再現性
□応用分野：農薬、カビ臭、フェノール類、流出油、飲料成分モニタリングなど
□導入実績：地方衛生研究所、浄水場、水道事業体、受託検査機関など

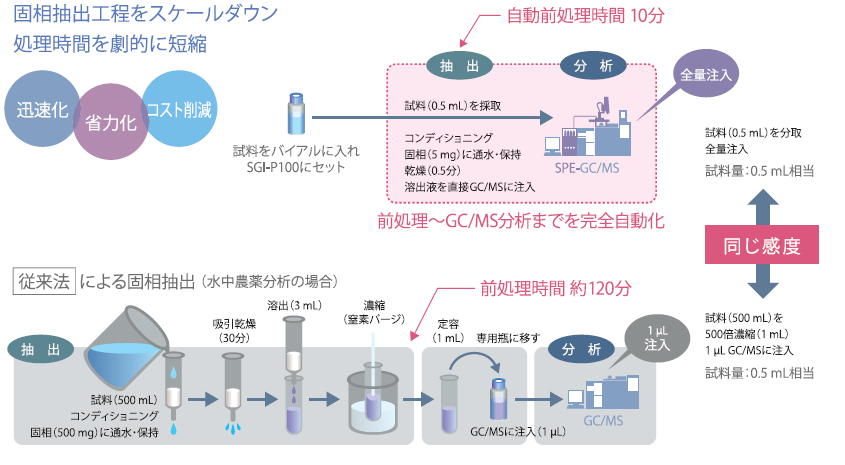

従来の試験法で120分かかっていた固相抽出工程を、
スケールダウンすることで10分に短縮します。
操作は試料をバイアルに入れてSGI-P100にセットするだけです。
前処理～GC/MS分析までを完全に自動化可能です。
オンラインSPE-GCシステムのために開発された
固相カートリッジ「Flash-SPE」に試料を濃縮することで、
大量注入口装置LVI-S250と組み合わせて試料の全量注入が可能となります。

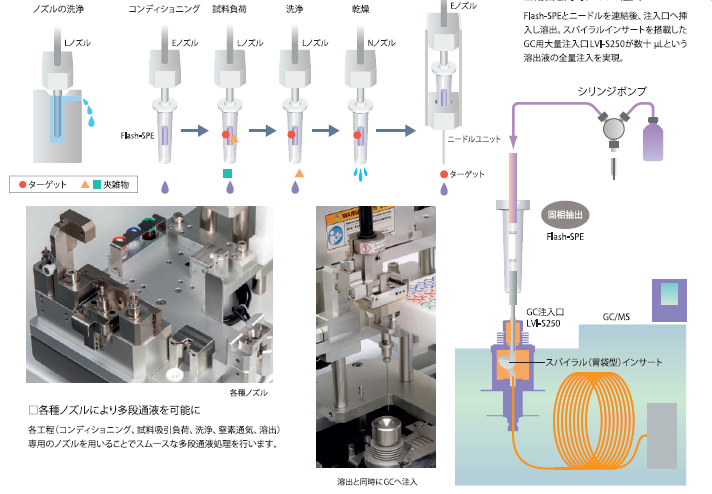

□各種ノズルにより多段階通液が可能に
各工程(コンディショニング、試料吸引負荷、洗浄、窒素通気、溶出)専用のノズルを用いることで、スムーズな多段階通液処理を行います。
□溶出と同時にGCへ注入
Flash-SPEとニードルを連結後、注入口へ挿入し溶出。スパイラルインサートを搭載したGC用大量注入口装置LVI-S250が数十µLという溶出液の全量注入を実現。

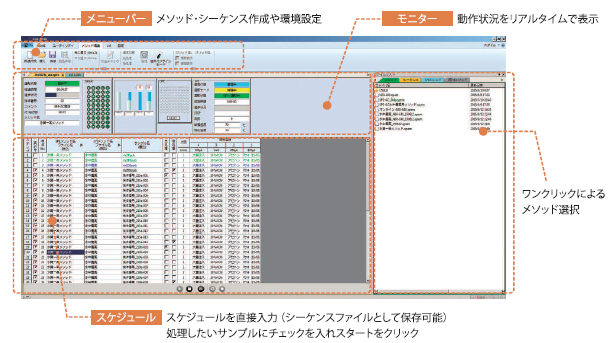

□メニューバー：メソッド・シーケンス作成や環境設定
□モニター：動作状況をリアルタイムで表示
□スケジュール：ワンクリックでメソッドを直接登録
アジレントインジェクタへの交換方法
島津インジェクタへの交換方法
水中農薬分析動作
| 症状 | 予想される原因 | 対応例 |
|---|---|---|
| 装置の電源が入らない | 電源ケーブルが繋がっていない | 電源ケーブルを繋いで再試行、電源投入を数回繰り返しても起動しない場合、要修理 |
| ブレーカーがOFFになっている | ブレーカーをONにして再試行、電源投入を数回繰り返しても起動しない場合、要修理 | |
| 装置とPCが通信できない | 装置の電源がOFFになっている | ①参照 |
| ケーブルがつながっていない | 通信ケーブルを接続後（差し直し）、再確認 PCの再起動 |
|
| 通信ポートが正しく設定されていない | 正しい通信ポートを選択し直す（設定方法は取扱説明書を参照） | |
| 装置が動かない | 装置の電源がOFFになっている | ①参照 |
| 装置とPCが通信できていない | ②参照 | |
| サーボがOFFになっている | 装置の再起動 | |
| エラーが発生している | 「メンテナンス」タブから「エラー解除」を実行する。ノズルが付いている場合は手で取り外しノズル台に戻す。 エラーが継続して発生する場合はエラーコードに応じた対応を行う。 |
|
| ロボットアームの終了状態が継続している | 装置の再起動 | |
| 送液がうまくいかない | 切り替えバルブの動作不良 | LEDが消えている場合は、装置の再起動 |
| 流路の詰まり | 詰まっていると思われる流路の上流から配管を外し、通液できるか確認していく。詳細は別資料参照。 | |
| 通液部に固相が設置されていないが「固相が通液部にあります」と表示される | センサーの汚れ、光量の低下 | 通液部センサー光路周辺の清掃を実施してください。 センサー光量の再調整（ティーチング）を実施してください（実施方法は別資料参照）。 |
| 廃棄ボックスが設置されているが「ありません」とメッセージが出る | 瞬停等によってシャットダウン直前の状態が継続している | 装置を再起動してください（併せて分析機器やPCの再起動も推奨）。 |
| まったくピークが出現しない、感度が悪い | キャリヤーガスがカラムに流れていない | GC条件でガスを流す注入口の選択を確認 |
| 注入口が昇温していない | LVIメソッド確認、昇温確認、定温運転モードの場合は停止させる | |
| 注入口カラムナットが緩んでいる | 増し締め | |
| 注入ニードルの詰まりによる注入不良 | 洗浄用シリンジで溶媒を押し出し、抵抗なく正常にまっすぐに吐出されるか確認する。 溶出溶媒にアルカン等を添加し、溶出溶媒が導入されていることを確認する。 異常と思われる場合は注入ニードルを交換する。 |
|
| （直接注入の場合）Sノズルニードルのナットが緩んでいる | 増し締め | |
| Lノズル配管の詰まりによる検液吸引不良 | 溶媒入れ替え操作を実施し、正常にまっすぐ吐出されるか確認する。 前処理時に検液が固相に通液されているか確認する。 押出ポンプでシリンジポンプからLノズルまでの配管つまりを確認する。異常と思われる場合は配管を交換する。 |
|
| 前処理に使用する溶媒ラインの接続間違い | 各溶媒が適切なシリンジに接続されているかを確認する | |
| 前処理に使用する溶媒の液量不足または調製不良 | 各溶媒の残量を確認または再調製を行う | |
| シリンジやバルブからの液漏れ | 溶媒入れ替え操作を実施し、各接続部から液漏れがないことを確認する。 液漏れが確認できた箇所については漏れない程度に増し締めを行う。 シリンジのプランジャーから液漏れしている場合にはシリンジを交換する。 |
|
| バルブ動作不良（ポジションLEDが点灯していない） | 装置を再起動してポジションLEDが点灯していることを確認してください。 | |
| 試料調製の誤り | 試料再調製、溶媒確認 | |
| 乾燥用窒素ガスが切れている | ボンベ交換、センサーONに切り替え | |
| GCキャリアーガス節約設定による影響 | ヘリウムガスに十分置換されてから動作させる。ヘリウムガスの使用量を抑えたクールダウンメソッドに差し替える。 | |
| クロマトグラムの異常 | 大量注入口やGCの不具合 | LVIトラブルシューティングなどを参照 |
| 連結注入ニードルアダプタホルダの部分で動作が停止してしまう | 右スライド時のZ軸高さが合っていない | 座標調整作業を行う（操作説明資料あり） |
| 注入ニードルが脱落する | 注入ニードルの汚れ等によるフィッティング不良 | 注入ニードルを分解し、水やアセトンを含ませた綿棒で洗浄する。注入ニードルを交換する。 |
| Sノズルでサンプルトレイに移動した座標がバイアルと合っていない | Sノズルのサンプルトレイ座標ずれ | サンプルトレイが正しくセットされているかどうか確認する。 正しくセットされており問題ない場合は、座標調整を実施する（説明資料あり）。 |
| エラーコード (0002), (013F) が表示される | 右手系から左手系への移動が不可能 | 装置の電源を落とし、手動でアーム位置をホームポジションへ移動させる。 |
| エラーコード (0002), (0140) が表示される | 左手系から右手系への移動が不可能 | 装置の電源を落とし、手動でアーム位置をホームポジションへ移動させる。 |
| エラーコード (0002), (014F) が表示される | 当該座標データがない、未ティーチング状態 | 当該座標のティーチングを実行する。 |
| エラーコード (0005), (00EE) が表示される | 座標設定データに異常がある（記入されていない、数値以外が入っているなど） | 正しい座標設定データに更新してティーチングを行う。 |
| エラーコード (0006), (012E) が表示される | 原点未了（原点がわからなくなっている状態） | 原点復帰操作を行う。 |
| エラーコード (000C), (0258) が表示される | PBコネクタまたはSAFETYコネクタ配線のゆるみ | コネクタや配線を差し込み直して装置を再起動する |
| エラーコード (000C), (0259) が表示される | PBダミーコネクタ接続不良 | 電源をオフにし、コネクタを差し込み直して装置を再起動する |
| エラーコード (000E), (01F9) が表示される | RS-232C通信エラー（サーボがONにならない） | セーフティコネクタ（オレンジのコネクタ）を抜き差しして接触を確認してください。 |
| エラーコード (0011), (0320) が表示される | モータ過負荷 | 電源を落としてロボットアームの負荷となっているノズル類を手で外し、再起動してホームポジションへ移動させてください。 |
| エラーコード (0011), (0322) が表示される | 電流リミット異常 | モータケーブルを差し直してください。 電源を落としてロボットアームの負荷となっているノズル類を手で外し、再起動してホームポジションへ移動させてください。 |
| エラーコード (0011), (038F) が表示される | 速度偏差異常 | 電源を落としてロボットアームの負荷となっているノズル類を手で外し、再起動してホームポジションへ移動させてください。 |
| エラーコード (0011), (0393) が表示される | モータ過電流 | XYケーブルとZRケーブルが入れ替わってないか確認してください。 電源を落としてロボットアームの負荷となっているノズル類を手で外し、再起動してホームポジションへ移動させてください。 |
| エラーコード (0011), (019B) が表示される | アブソバッテリーエラー | アブソバッテリーの交換を実施してください。 |
| エラーコード (0011), (0389) が表示される | レゾルバ信号線断線（接続不良） | ロボットアームのケーブルを抜き差ししてください。抜き差ししても症状が改善しない場合はサポートまでご連絡ください。 |
| エラーコード (0016), (01FB) が表示される | ドライバ過熱 | 装置の設置環境温度を下げてください。冷却ファンのフィルター清掃や交換を実施してください。 |
| エラーコード (0016), (01FF) が表示される | ファン停止（コントローラ冷却用ファンの断線） | 引取修理となりますのでサポートまでご連絡ください。 |
| エラーコード (0016), (0204) が表示される | コントローラ過熱 | 装置の設置環境温度を下げてください。冷却ファンのフィルター清掃や交換を実施してください。 |
| エラーコード (0016), (0327) が表示される | コントローラ過熱 | 装置の設置環境温度を下げてください。冷却ファンのフィルター清掃や交換を実施してください。 |
| X: 初期化エラー コマンドがエラーで終了しました、が表示される | シリンジの原点復帰が正常に行われなかった | シリンジ、バルブ、配管の詰まり、接続部の緩みを確認してください。 再度シリンジポンプの原点復帰を行ってください。 |
| X: 無効なコマンド コマンドがエラーで終了しました、が表示される | 通信状態が不安定 | メソッドを再実行してください。 パソコンと通液部を繋ぐ通信ケーブルが抜けかかっていないか確認してください。 症状が頻発する場合は、ログファイルをサポートまで送付ください。 |
| X: 無効なオペランド コマンドがエラーで終了しました、が表示される | 通信状態が不安定 | メソッドを再実行してください。 パソコンと通液部を繋ぐ通信ケーブルが抜けかかっていないか確認してください。 症状が頻発する場合は、ログファイルをサポートまで送付ください。 |
| X: EEPROMエラー コマンドがエラーで終了しました、が表示される | ハード不良 | このエラーが発生した場合は、サポートまでご連絡ください。 |
| X: 初期化未完了 コマンドがエラーで終了しました、が表示される | 原点復帰が完了していない | 原点復帰を行ってください。 メソッド内に「原点復帰」コマンドが入っていない場合、最初に「原点復帰」コマンドを挿入してください。 |
| X: プランジャーの過負荷 コマンドがエラーで終了しました、が表示される | シリンジ・プランジャーに過剰な背圧がかかっている | シリンジ、バルブ、配管の詰まり、接続部の緩みを確認してください。 装置構成と装置に取り付けているシリンジ容量が合っているかを確認してください。 症状が改善しない場合、シリンジを洗浄するか、もしくは新品のシリンジに交換してください。 |
| X: バルブの過負荷 コマンドがエラーで終了しました、が表示される | シリンジポンプのバルブが正常に動作していない | シリンジ、バルブ、配管の詰まり、接続部の緩みを確認してください。 装置構成と装置に取り付けているシリンジ容量が合っているかを確認してください。 症状が改善しない場合、新品のシリンジに交換してください。 |
| X: プランジャー移動不可 コマンドがエラーで終了しました、が表示される | バルブポジションがプランジャー動作可能な位置にない | バルブの設定に誤りがある可能性があります。 このエラーが発生した場合は、サポートまでご連絡ください。 |
| X: コマンドのオーバーフロー コマンドがエラーで終了しました、が表示される | 通信状態が不安定 | メソッドを再実行してください。 パソコンと送液部を繋ぐ通信ケーブルが抜けかかっていないか確認してください。 症状が頻発する場合は、ログファイルをサポートまで送付ください。 |
